軒鄴測控

寬頻響壓力傳感器

  • 所屬分類:高頻動態壓力傳感器變送器
  • 產品標簽:SUAY50寬頻響壓力傳感器是采用德國微機械加工技術,利用硅優良的楊氏彈性模量力學特性,低阻抗,小尺寸的感壓核心,從而使得傳感器具有極高的固有頻率、寬廣優良的帶寬,以及亞微妙的上升時間(極為陡峭的上升沿)、干凈的幅頻特性曲線
產品范圍
  • 石油堪采與試井
  • 液壓動力機械實驗
  • 土木工程學
  • 化爆實驗
  • 巖土力學
  • 材料力學
  • 軍事工程
  • 縮模試驗
  • 軌道交通
  • 航空航天

寬頻響壓力傳感器

產品詳情
SUAY50寬頻響壓力傳感器是采用德國微機械加工技術,利用硅優良的楊氏彈性模量力學特性,低阻抗,小尺寸的感壓核心,從而使得傳感器具有極高的固有頻率、寬廣優良的帶寬,以及亞微妙的上升時間(極為陡峭的上升沿)、干凈的幅頻特性曲線,使其非常適合應用于軍事工程、化爆實驗、石油勘采與試井、材料力學、土木工程學、巖土力學、液壓動力機械試驗、縮模試驗、軌道交通等科學實驗和生產實踐中,得到不失真且快速變化的動態壓力波形與有效壓力值,配合SUAY高輸入阻抗、低輸出阻抗、低噪聲、高頻響專用信號處理電路,使其成為動態測壓的首選。
可根據用戶的具體要求特殊設計、定制,滿足各種實際應用需求。

產品特點:


l  高固有頻率,寬廣的通頻帶
l  uS級的上升時間,陡峭的上升沿
l  干凈的幅頻特性曲線
l  先進、穩定的處理電路,抗干擾性能優良

產品性能指標:


測量范圍

-100KPa~0-10KPa...1MPa...100MPa

測量介質

與316不銹鋼兼容的氣體或液體

靜態精度

±0.1%FS       ±0.25%FS        ±0.5%FS

固有頻率

180KHz-500KHz       500KHz-1MHz        1MHz-2MHz

變送器帶寬

0-1KHz...3 KHz       0-20 KHz           0-200 KHz

上升時間

0-60uS              0-1uS...3uS         0-0.2uS...1uS

信號輸出/供電

0-5V    0-10V

±15VDC(典型)

4-20mA  0-5V  0-10V  1-5V

12-36VDC(典型24VDC)

mV信號

恒壓源/恒流源

工作溫度

-40~85℃

補償溫度

-10~60℃

貯存溫度

-40~100℃

長期穩定性

典型:±0.1%FS/年        最大:±0.2%FS/年

零點溫度漂移

典型:±0.02%FS/℃       最大:±0.05%FS/℃

靈敏度溫度漂移

典型:±0.02%FS/℃       最大:±0.05%FS/℃

過載能力

2倍滿量程壓力或最大110MPa(取最小值)

有效測量壽命

﹥106壓力循環(P:10-90%FS)

分辨率

大于10-5(通常受限采集顯示設備,理論無限小)

抗振動性

20g,(IEC   60068-2-6)

抗沖擊性

20g, 11mS

負載電阻

≤(U-12)/0.02 Ω(電流輸出)        >100KΩ(電壓輸出)

絕緣電阻

200M?,100VDC

壓力接口

M20*1.5     G1/2 (典型);     G1/4(可選)

電氣連接

接插件或直出電纜2m

接口及殼體材料

304/316L不銹鋼

外殼防護

插頭型(IP65)           電纜型(IP67)

安全防爆

Ex iaⅡ CT5(本安)

密封圈

氟橡膠

傳感器膜片

不銹鋼316L

產品重量

約200克

注:①包含非線性、遲滯和重復性


選型參數對照表



型號

量程

精度

輸出

安裝螺紋

電氣連接

特定參數

SUAY50

-100KPa~0

...10KPa

...100MPa

量程可選

4:±0.1%FS

2:±0.25%FS

1:±0.5%FS

A1:4-20mA

V1:0-5V

V2:1-5V

V3:0-10V

V0:定制



M1:M20*1.5

M2:G1/4

可選:

M3:G1/2

M0:定制

N1:直出2米

N2:赫斯曼插頭

N3:航空插頭

W1:1-3KHz

W2:20KHz

W3:200KHz

E:本案防爆

SUAY50.2.V1.M1.N1.W2.E



選型提示:

1. 被測介質應與產品接觸的材料相兼容。
2. 選型附加功能代號"E” 本安防爆型Ex iaIICT5,須經安全柵供電。
3. 其它特殊要求,敬請與本公司商洽,并在訂單中注明。

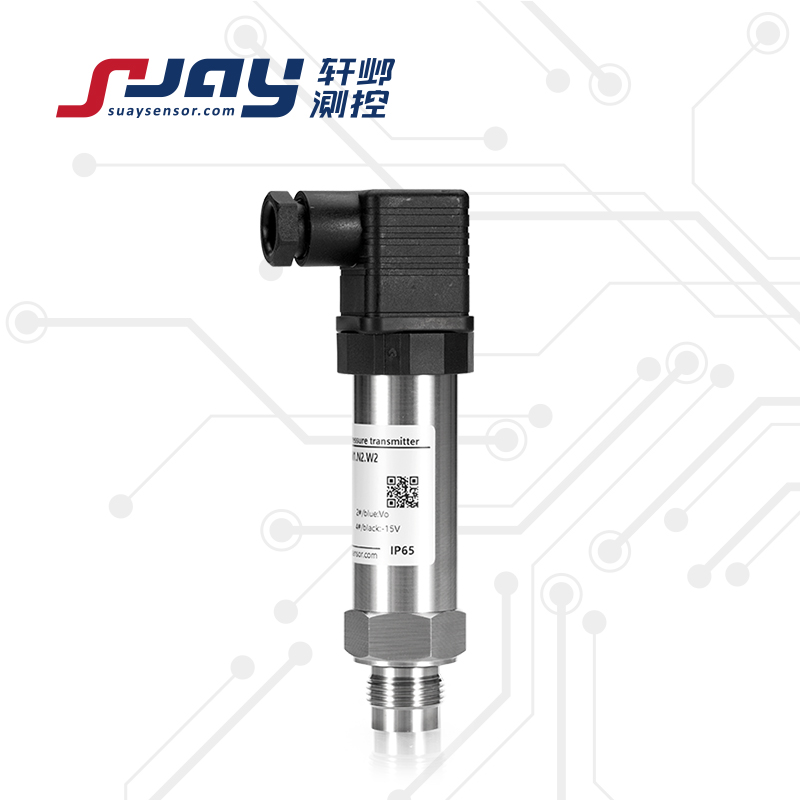

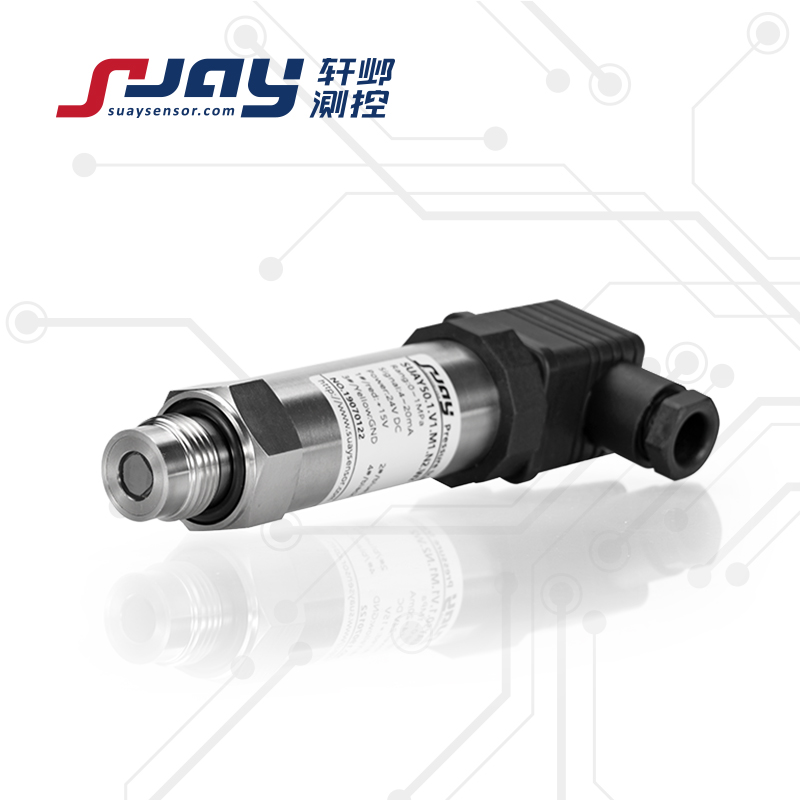

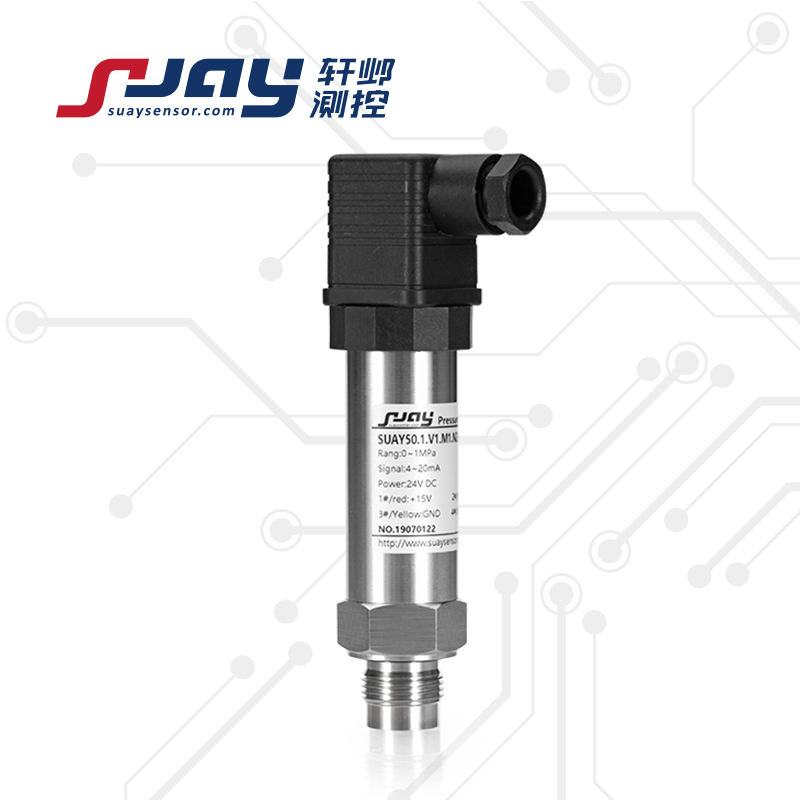

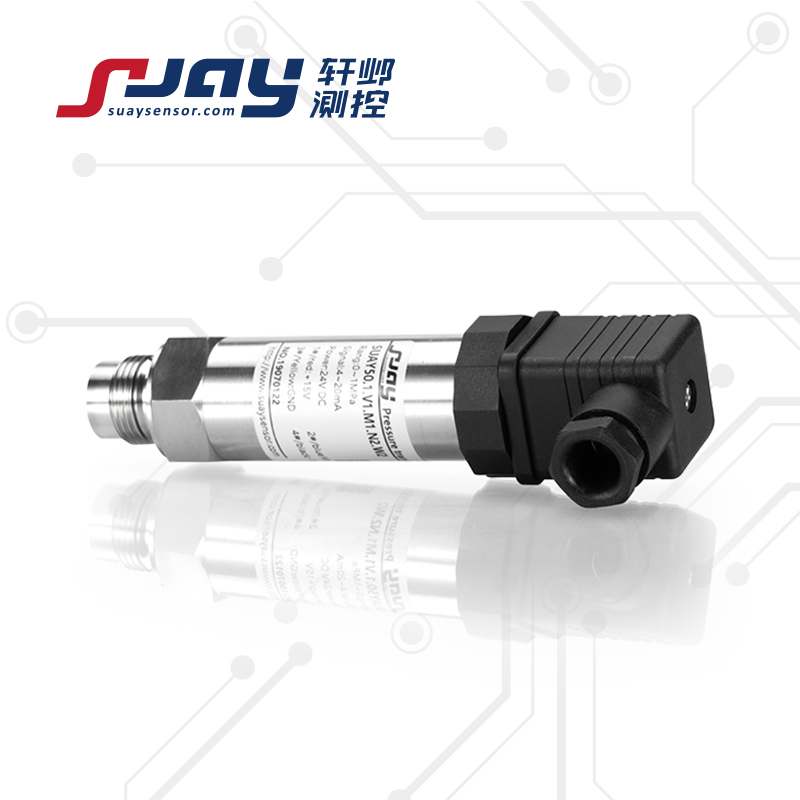

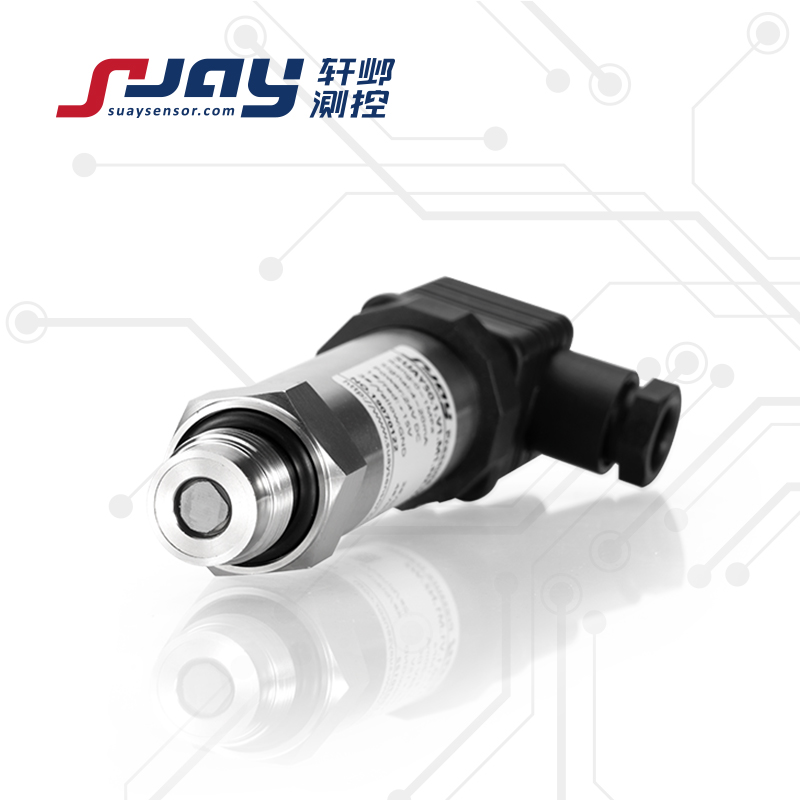

產品展示
