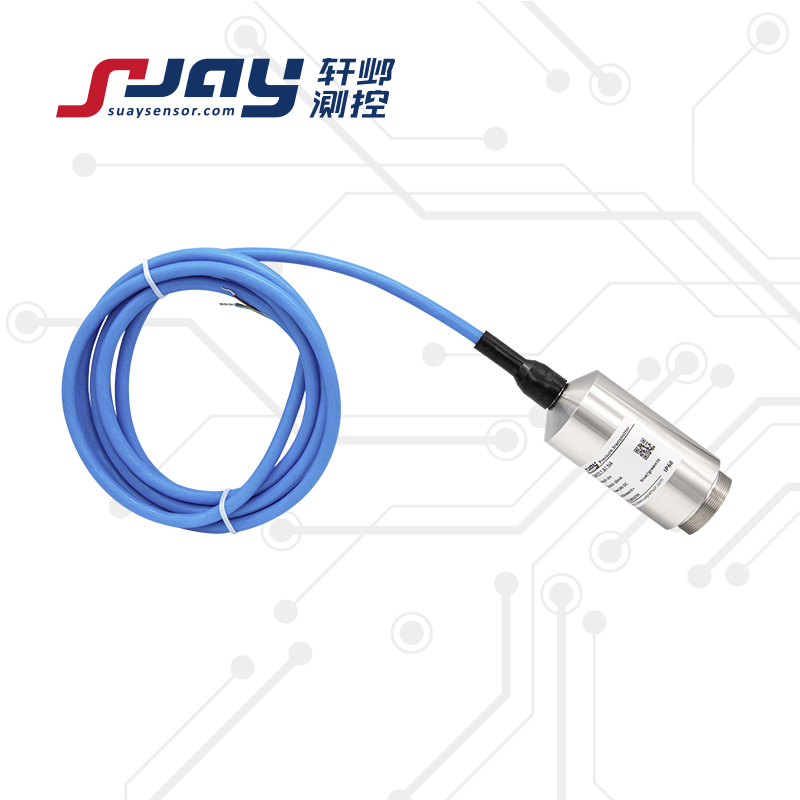

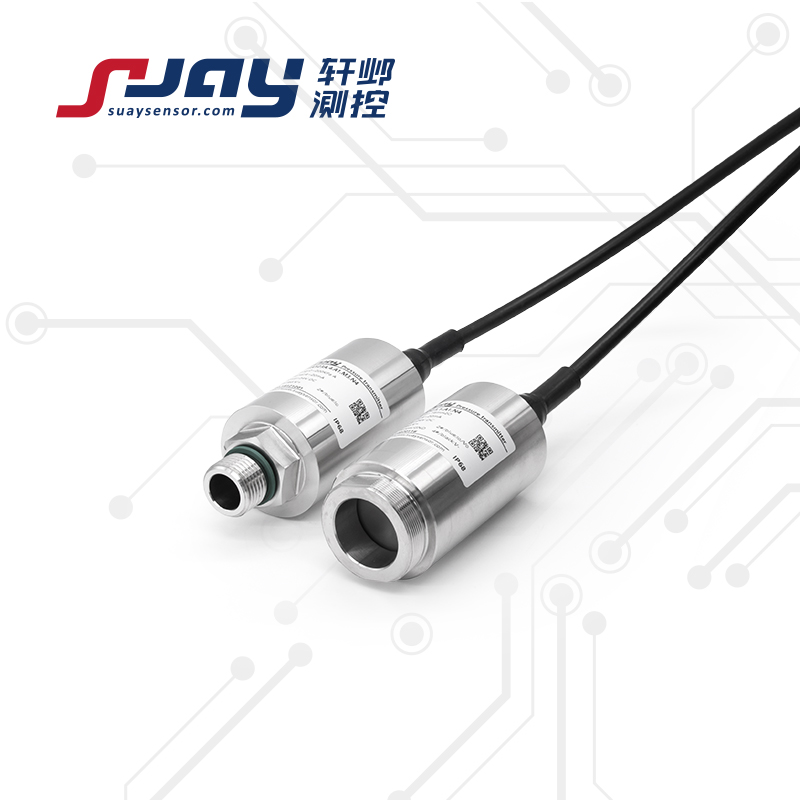

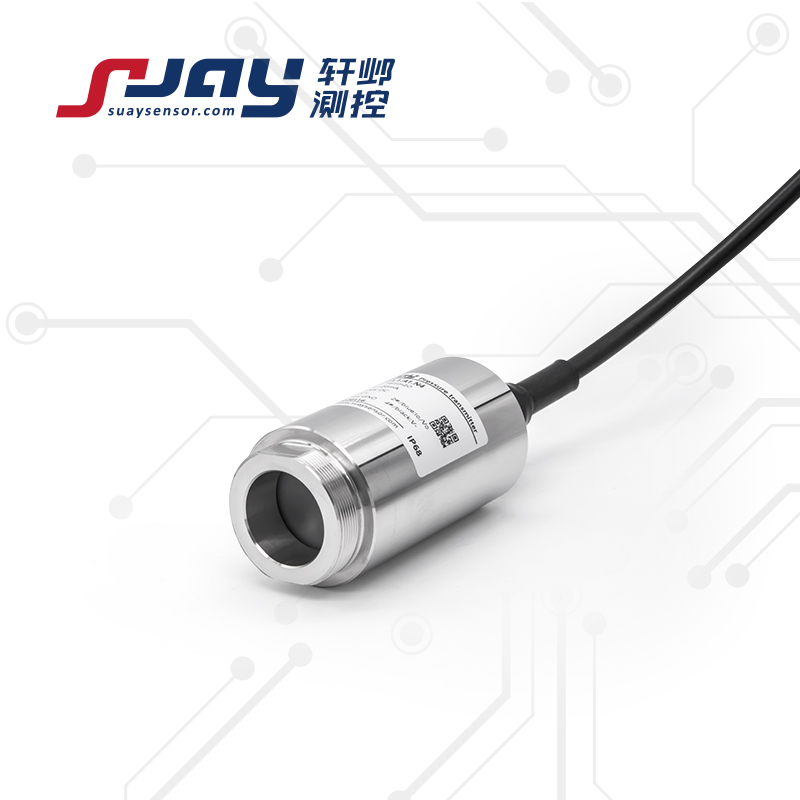

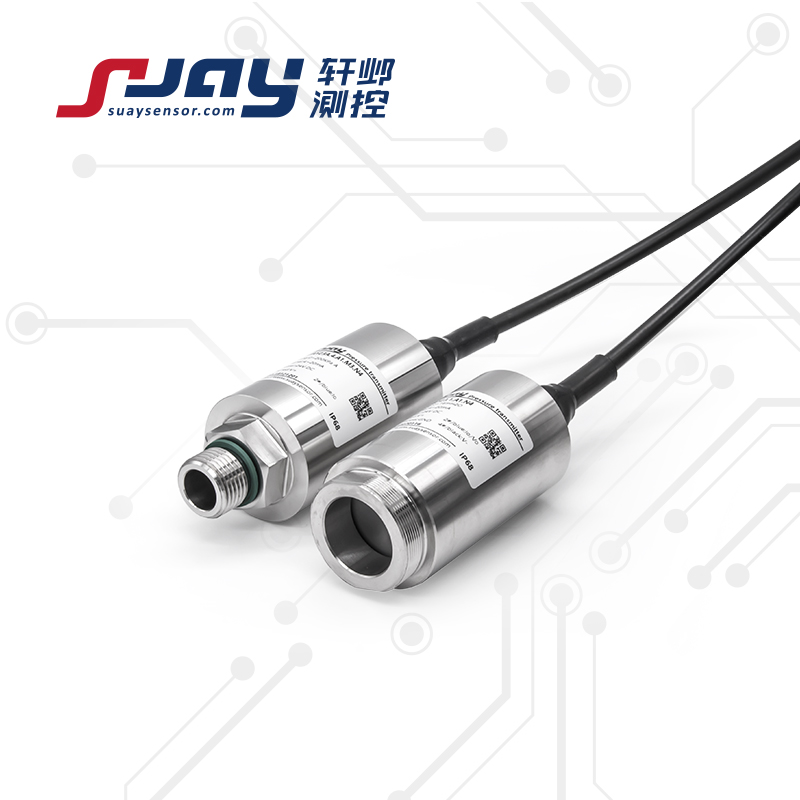

SUAY23 耐腐蝕液位變送器采用德國進口的鉭膜片/鈦合金膜片/陶瓷膜片敏感元件，對不同測量介質選用針對性的密封技術，配合一體式高精度數字化處理芯片，經過可靠嚴格的工藝流程裝配而成，對各種具有腐蝕性的液體可以進行直接測量，提高了檢測結果的穩定性和有效精度。該系列產品輸出信號多樣，抗腐蝕性、耐磨損性強。廣泛應用于石油、冶金、電力、化工、制藥、食品等行業對具有腐蝕性流體的壓力液位測量。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
產品特點：
l 敏感元件具有抗腐蝕，耐磨損等特點
l 結構可靠、固態芯片，無污染
l 綜合精度高、性能穩定
l 外殼材料可根據測量介質進行有針對性的選擇
產品性能指標
| 測量范圍 | 0-0.1mH?O…1mH?O …200mH?O | |
| 測量介質 | 腐蝕性液體 | |
| 傳感器膜片 | 不銹鋼316L/鉭膜片/鈦合金/陶瓷 | |
| 密封圈 | 氟橡膠/聚四氟乙烯/丁腈橡膠（根據測量介質決定） | |
| 靜態精度① | ±0.1%FS ±0.25%FS ±0.5%FS ±1%FS | |
| 信號輸出/供電 | 4-20mA 0-5V 0-10V 1-5V | 12-30VDC（典型24VDC） |
| 0.5-4.5V | 5VDC/12-30VDC（典型24VDC） | |
| 數字信號輸出RS485 | 5VDC/5-16VDC/24VDC | |
| 工作溫度 | -20～80℃ | |
| 補償溫度 | -10～70℃ | |
| 貯存溫度 | -40～100℃ | |
| 長期穩定性 | 典型：±0.1%FS/年 不超過：±0.2%FS/年 | |
| 零點溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 靈敏度溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 過載能力 | 2倍滿量程 | |
| 有效測量壽命 | ﹥10^6壓力循環（P:10-90%FS） | |
| 響應時間 | ≥10 ms | |
| 分辨率 | 大于10-5（通常受限采集顯示設備，理論無限小） | |
| 負載電阻 | ≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） | |
| 絕緣電阻 | 200M?，100VDC | |
| 壓力接口 | M20*1.5，G1/4 （典型）適用于分體式或插入式 | |
| 電氣連接 | 直出液位中空電纜 | |
| 接口及殼體材料 | 304/316L不銹鋼/鈦合金/聚四氟 | |
| 外殼防護 | 電纜型（IP68） | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 產品重量 | 約400克 | |
注：①包含非線性、遲滯和重復性
選型參數對照表
| 型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 | 特定參數 |
| SUAY23 | 0-0.1m… 1m… 200mH?O量程可選 | 4:±0.1%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 | M1:M20*1.5 可選： M0:定制 投入式此項不選 | N2:HSM 插頭 N4:IP68 液位 用電纜 注：電纜長度根據 用戶要求定制 | M:安裝式 F:分體式 L:顯示 E:本安防爆 |

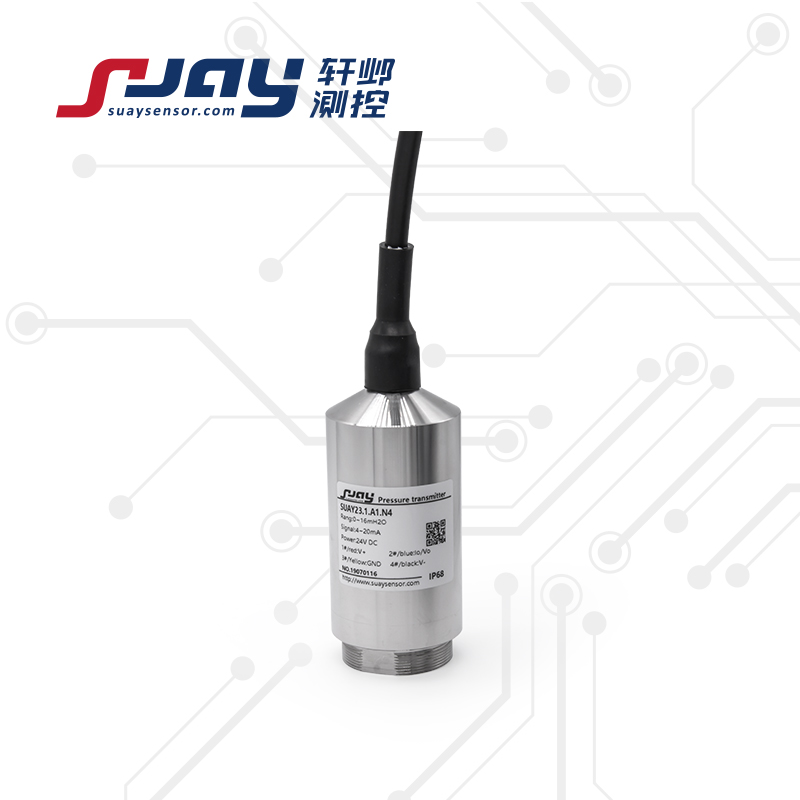

| SUAY23.1.A1.N4（0-3m） | ||||||
選型提示：
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號"E” 本安防爆型，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
